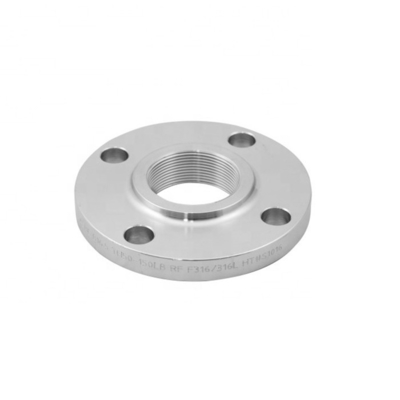

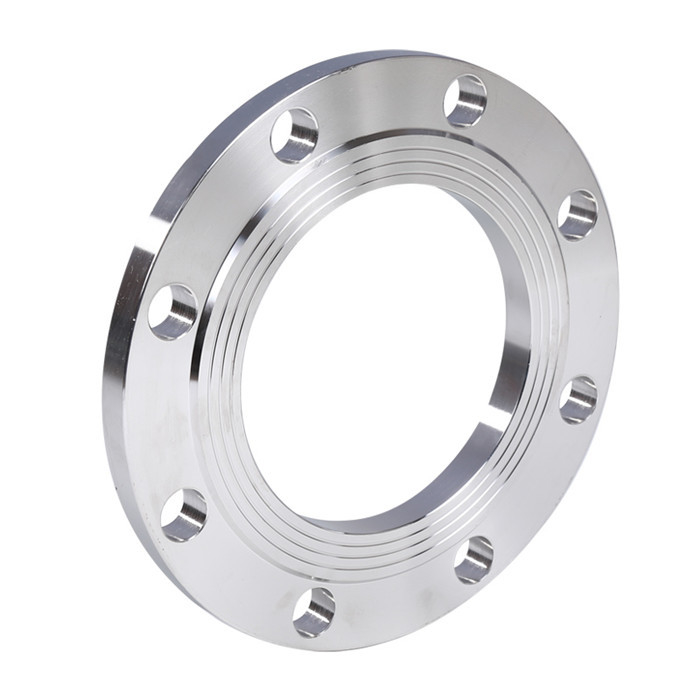

DN50 A105 106 234 flange lunghe del collo della saldatura della flangia della lamiera di acciaio al carbonio
Lo slittamento del collo della saldatura della flangia di piatto del acciaio al carbonio di alta qualità DN50 A105 sulla flangia di piatto perforata WN flangia fronte alzato.
La nostra flangia di piatto del acciaio al carbonio di DN50 A105 applicata al collegamento di tubo con acciaio al carbonio A105.
SPECIFICHE DI BACCANO 2502 FLANGE DI PIATTO PN16
Dimensione: DN10-DN2000
Norma: DIN2527
Tipo: Flangia di saldatura del collo, flangia di WN (fronte alzato)
Processo: Forgiato e timbrato
Grado di pressione: PN
Flange di piatto di BACCANO (slittamento sulle flange)
BACCANO 2573 flange PN6
BACCANO 2576 flange PN10
BACCANO 2502 flange PN16
BACCANO 2503 flange PN25
BACCANO 2543 flange PN16
| ANSI della Tabella, ASME, asa, B16.5 150lb/sq.in. Piatto Ring Flange rf |
| ø |
D |
b |
g |
m. |
J |
K |
Fori |
l |
Chilogrammo. |
| 1/2» |
88,9 |
11,1 |
34,9 |
30,2 |
22,3 |
60,3 |
4 |
15,9 |
0.400 |
| 3/4" |
98,4 |
12,7 |
42,9 |
38,1 |
27,7 |
69,8 |
4 |
15,9 |
0.700 |
| 1" |
107,9 |
14,3 |
50,8 |
49,2 |
34,5 |
79,4 |
4 |
15,9 |
0.800 |
| 1 1/4" |
117,5 |
15,9 |
63,5 |
58,8 |
43,2 |
88,9 |
4 |
15,9 |
1.100 |
| 1 1/2» |
127,0 |
17,5 |
73,0 |
65,1 |
49,5 |
98,4 |
4 |
15,9 |
1.400 |
| 2" |
152,4 |
19,0 |
92,1 |
77,8 |
62,0 |
120,6 |
4 |
19,0 |
2.200 |
| 2 1/2» |
177,8 |
22,2 |
104,8 |
90,5 |
74,7 |
139,7 |
4 |
19,0 |
3.600 |
| 3" |
190,5 |
23,8 |
127,0 |
107,9 |
90,7 |
152,4 |
4 |
19,0 |
4.100 |
| 3 1/2» |
215,9 |
23,8 |
139,7 |
122,2 |
103,4 |
177,8 |
8 |
19,0 |
5.200 |
| 4" |
228,6 |
23,8 |
157,2 |
134,9 |
116,1 |
190,5 |
8 |
19,0 |
5.600 |
| 5" |
254,0 |
23,8 |
185,7 |
163,6 |
143,8 |
215,9 |
8 |
22,2 |
6.300 |
| 6" |
279,4 |
25,4 |
215,9 |
192,1 |
170,7 |
241,3 |
8 |
22,2 |
7.500 |
| 8" |
342,9 |
28,6 |
269,9 |
246,1 |
221,5 |
298,4 |
8 |
22,2 |
12.600 |
| 10" |
406,4 |
30,2 |
323,8 |
304,8 |
276,3 |
361,9 |
12 |
25,4 |
18.500 |
| 12" |
482,6 |
31,7 |
381,0 |
365,1 |
327,1 |
431,8 |
12 |
25,5 |
28.000 |
| 14" |
533,4 |
34,9 |
412,7 |
400,0 |
359,1 |
476,2 |
12 |
28,6 |
36.000 |
| 16" |
596,9 |
36,5 |
469,9 |
457,2 |
410,5 |
539,7 |
16 |
28,6 |
46.000 |
| 18" |
635,0 |
39,7 |
533,4 |
504,8 |
461,8 |
577,8 |
16 |
31,7 |
50.000 |
| 20" |
698,5 |
42,9 |
584,2 |
558,8 |
513,1 |
635,0 |
20 |
31,7 |
64.000 |
| 22" |
749,3 |
46,0 |
641,2 |
609,6 |
564,4 |
692,1 |
20 |
34,9 |
72.000 |
| 24" |
812,8 |
47,6 |
692,1 |
663,6 |
615,9 |
749,3 |
20 |
34,9 |
89.000 |
Norma comune della flangia:
| NO. |
NORMA DELLA FLANGIA |
DIMENSIONE |
VALUTAZIONE DI PRESSIONE |
TIPI |
| 1 |
FLANGIA B16.5 DI ANSI/ASME |
1/2» - 24" |
Libbre: 150 300 400 600 900
1500 2500
|
SO.WN, INTERRUTTORE, TH, LJ, BL |
| 2 |
FLANGIA B16.36 DELL'ORIFIZIO |
1" - 24" |
Libbre: 300 400 600 900 1500 2500 |
COSÌ, WN, TH |
| 3 |
COLLO DI SALDATURA LUNGO
FLANGE B16.5
|
1/2» - 24" |
Libbre: 150 300 400 600 900 1500 2500 |
LWN |
| 4 |
ASMEB16.47-A (FLANGIA DI MSS) |
26" - 60" |
Libbre: 150 300 400 600 900 |
WN, BL |
| 5 |
ASME B16.47-B (FLANGIA DI API) |
26" - 60" |
Libbre: 75 150 300 400 600 900 |
WN, BL |
| 6 |
FLANGIA DI AWWA C207 |
4" - 120" |
PRESENTI 2,3,4 LA CLASSE B&D |
COSÌ, BL |
| 7 |
FLANGIA FIG.8 B16.48 DI API 590 |
1/2» - 36" |
Libbre: 150 300 400 600 900 1500 2500 |
FIG.8 |
| 8 |
DISTANZIATORE E SPAZIO IN BIANCO B16.48 |
1/2» - 36" |
Libbre: 150 300 400 600 |
DISTANZIATORE E SPAZIO IN BIANCO |
| 9 |
FLANGIA DELLE BS 4504 |
DN10-2000 |
PN: 2,5 6 10 16 25 40 |
CODICE: 101 111 112 113 105 |
| 10 |
FLANGIA DI SABS 1123 |
DN10-600 |
KPA: 600 1000 1600 2500 4000 |
SO.WN, INTERRUTTORE, TH, LJ, BL |
| 11 |
FLANGIA DI JIS B2220 (KS B1503) |
DN10-1500 |
5K 10K 16K 20K 30K 40K |
SO.WN, INTERRUTTORE, TH, LJ, BL |
| 12 |
GOST 12820/1-80 |
DN15-1200 |
PN: 1 1,6 2,5 4 6,3 10 |
COSÌ, WN |
| 13 |
COME FLANGIA 2129 |
DN15-1200 |
TAVOLA: D H E-F |
COSÌ, BL |
| 14 |
FLANGIA DI NS |
DN15-800 |
PN: 6 10 16 40 |
COSÌ, BL |
| 15 |
FLANGIA DI VSM |
DN15-200 |
PN: 6 10 16 |
COSÌ, WN, BL |
| 16 |
FLANGIA DI BACCANO |
DN10-4000 |
PN: 1 2,5 6 10 16 25 40 64 100
160 250 320 400
|
SO.WN, INTERRUTTORE, TH, LJ, BL |
| 17 |
EN1092 PL |
DN10~DN600 |
PN6 PN10 PN16 PN25 PN40 PN63 PN100 |
TH COSÌ WN BL |
Informazioni della fabbrica:
Il gruppo ad alta pressione il Co., srl degli accessori per tubi della flangia & di Hebei Haihao è stato fondato nel 1982, gruppo di Haihao possiede una filiale di esclusiva proprietà nominata attrezzature premio il Co., flangia ad alta pressione della conduttura del gruppo di Hebei Haihao della srl Hebei Haihao & il gruppo il Co., srl degli accessori per tubi riguarda una superficie di 580.000 metri quadri, ha 660 impiegati, i beni totali di RMB 250 milioni e un'uscita annuale di quasi 100.000 tonnellate. Attualmente, il gruppo di Haihao ha 22 flangia e linee di produzione avanzate dell'accessorio per tubi; Il gruppo di Haihao produce la flangia ed accessori per tubi, riguardanti le specifiche differenti di ad alta pressione, medium-pressione e flangia a bassa pressione dell'acciaio inossidabile, dell'acciaio legato e del acciaio al carbonio, gomiti, tubi del gomito, T, riduttori, componenti dell'incavo ed altre componenti della conduttura in conformità con le norme internazionali e cinesi.
FAQ:
Q1. Dove è la vostra fabbrica?
A1: Il centro d'elaborazione della nostra società è situato in Cangzhou, Hebei, Cina.
Q2. Che cosa sono i prodotti principali della vostra società?
A2: I nostri prodotti principali sono flangia, gomiti, tubi del gomito, T, riduttori, componenti dell'incavo ed altre componenti della conduttura nella linea.
Q3. Come controllate la qualità?
A3: La certificazione della prova del mulino è fornita con la spedizione, terzi che l'ispezione è disponibile.
